襯四氟磁力泵的組成結構主要由四個主要部分組成:殼體、轉子組件、連接部分和傳動部分。

　　推薦閱讀：《加藥磁力泵對于工況及介質有什么要求?》

　　襯四氟磁力泵的殼體是用來承受壓力的，所以高溫退火工藝是必要的，主要是為了使外殼更堅固、更耐壓，提高其使用壽命。

　　轉子組件分為安裝在泵軸上的旋轉部件和安裝在驅動軸上的旋轉部件，主要由葉輪、軸承、止推環部件、內磁轉子部件和泵軸本身組成，形成與介質接觸的轉子部件。安裝在驅動軸上的旋轉部件由外磁轉子部件、滾動軸承、驅動軸套等部件組成。

　　連接部分：連接框、軸承箱等部分構成具有連接支撐功能的靜態連接件。滑動軸承、襯套和止推板是泵轉子部件的支撐和定位部件。

　　傳動部分：泵與原發動機采用膜片式加長聯軸器連接。在修復時，可以通過卸下聯軸器的中間膜片來修復磁泵。

　　葉輪，現在舊工廠仍然使用分體式葉輪，即轉子和葉輪是分開的，一些新的襯四氟磁力泵廠家已經開始生產成型整體葉輪。不同之處在于傳動裝置、葉輪長時間使用后變形，整體葉輪、轉子和葉輪嵌在一起，性能穩定且不易變形。

　　內外轉子：內外轉子共同構成磁力泵的磁傳動部分。

　　隔離套管：隔離套管是能夠完全實現泵無泄漏的的部件。

　　以下對襯四氟磁力泵組成部分作用進行簡單介紹：

　　(1)泵體、葉輪和普通泵基本相同，起到對流體作功和對作功后流體收集、輸送的目的。

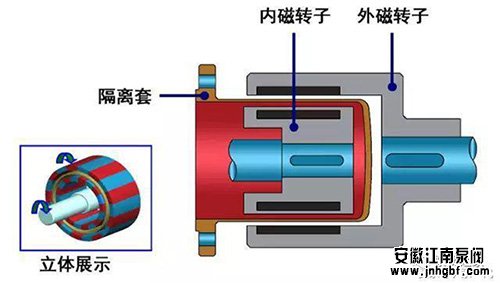

　　(2)圓筒型磁力聯軸器由內、外磁轉子和隔離套組成，起到空間傳遞力或轉矩的目的，是襯四氟磁力泵中關鍵的傳動部件。

　　(3)滑動軸承、推力軸承對葉輪、泵軸和內磁轉子等組成的轉子部件起到支撐和軸向限位作用。是襯四氟磁力泵中的關鍵元部件，它的使用性能直接影響襯四氟磁力泵的使用壽命。

　　(4)主要連接件是襯四氟磁力泵中的聯結支撐元部件。主要起到連接和定位等作用。

　　(5)軸承懸架部件對帶動外磁轉子的驅動軸起到支撐作用。只存在于非直聯結構。

　　(6)原動機通常為電動機。為襯四氟磁力泵提供動力。
